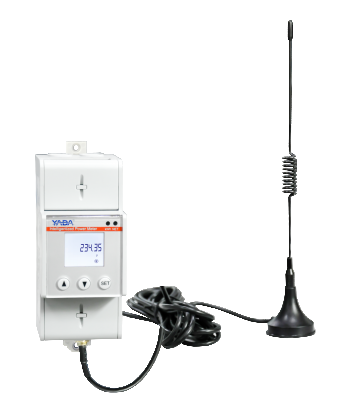

DDS3366D-2PS系列单相无线交流监测仪表

概述

DDS3366D-2PS系列单相无线交流监测仪表是一款在集成了无线通讯组网技术，利用4G、NB-IoT网络为用户提供远程长距离低功耗数据传输的单相无线监测仪表。产品具有测量精度高、性能稳定可靠、体积小、功耗低、安装方便等特点，可灵活安装于配电箱内，通过无线组网或有线RS485通讯实现与上位机数据交换，实现对不同区域和不同负荷的电能计量，统计和分析。仪表可以根据客户的不同需求升级为远程拉闸功能的仪表。常规型可应用于智能电网能源监测、基站机房能耗监控、工业自动化、楼宇低压配电等领域。预付费型或者远程拉闸型可应用于出租房管理、校舍管理、楼宇配电自动化管理等领域。

返回列表

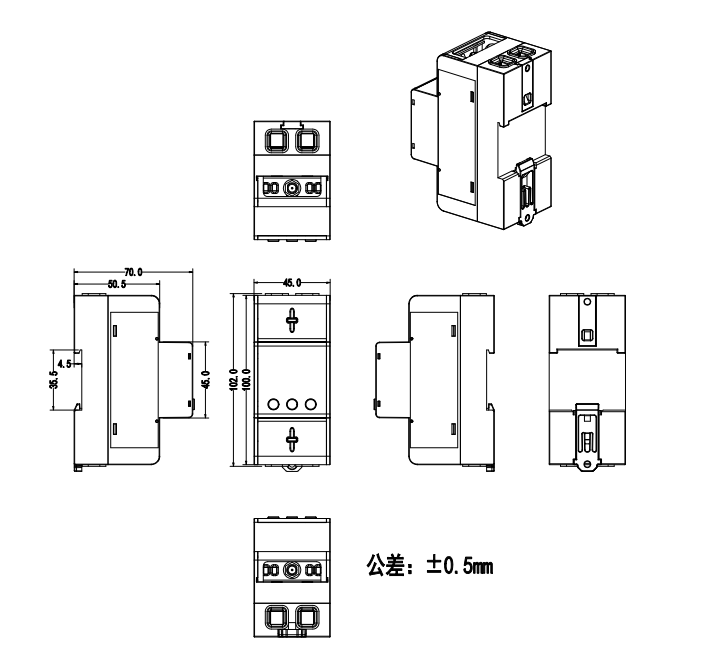

产品功能技术参数产品尺寸产品应用更多详细

功能介绍

功能	分类	说明
实时测量	通用功能	电压、电流、有功功率、无功功率、视在功率、功率因数、频率测量。
电能计量	通用功能	正反向有功电能计量及组合有功电能计量，默认组合=正+反。
		费率电能计量，按相应的时段分别累计尖、峰、平、谷有功电能。
		上12个结算日电能数据存储；上2个日冻结电能数据存储。
复费率	通用功能	最多支持14个年时区，8个日时段表，14个日时段，4种费率。
事件记录	通用功能	保存最近10次编程记录；保存最近10次校时记录。
事件记录	预付费专用功能	保存最近10次购电记录，记录最近10次购电事件购电时刻、购电累计次数、购电前后剩余电量和累计购电量。
LCD显示	通用功能	6位段式LCD显示，具有自动循环和按键两种显示方式。
	通用功能	循环显示当前电能、电压、电流、功率、功率因数、剩余电量（透支电量）、日期、时间等参数。
	通用功能	显示的数值单位采用国家法定计量单位，如kW、kWh、V、A等。
背光	通用功能	按键操作时点亮，在按键操作完成后60S自动关闭背光显示。
	预付费和拉闸专用功能	开启告警且有告警存在时背光常亮。
	预付费专用功能	欠费跳闸状态背光常亮。
通讯	通用功能	有线通讯提供一路RS485接口，同时支持DL/T645-2007和Modbus-RTU通讯规约。其中Modbus协议可读取实时电参量，可设置付费率（具体参照对应协议详述）。
通讯	通用功能	无线通讯支持4G或者NB-IoT。
脉冲输出	通用功能	有功脉冲输出、秒脉冲输出（与有功脉冲复用，软件设置切换，默认有功脉冲）。
按键编程	通用功能	按键翻页显示功能，按键设置功能。可修改表地址、通讯波特率等参数。
按键编程	预付费专用功能	紧急合闸功能。
时钟	通用功能	具有自动计数日历、计时、闰年自动转换功能
远程跳闸	拉闸专用功能	仪表内置继电器，可远程操作拉闸、合闸功能。

型号选型：

DDS3366D-2PS系列	单相无线交流监测仪表
4G	DDS3366D-2PS-4G
NB	DDS3366D-2PS-NB
